BVM-343G高溫振動速度傳感器 作者:北京萬博振通 發布時間:2021-03-01 已訪問:543 次


如果有一導體作切割磁力線的運動,它會產生一個與它運動速度成正比的電動勢,振動速度傳感器就是按這個原理工作的。在圖中,彈簧片、線圈骨架和線圈組成了一個慣性系統,如果在其固有頻率以上時,線圈相對空間沒有運動,而傳感器是剛性地固定在機殼上,所以磁鐵與機殼的振動是完全一樣的,這樣就相當于磁鐵在線圈內運動,因而在線圈內產生與振動信號成比例的電壓信號,但是在低頻時其相位特性變得很差。

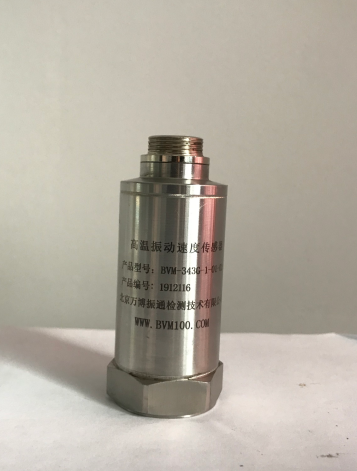

BVM-343G高溫振動速度傳感器




一、 適用范圍:

本系列傳感器可用于工業領域和土木工程,適應于含有Ⅱ級, 相應溫度組別的爆炸性混合物場所,特別適合于對旋轉機械軸承座,機殼的振動測量。

二、 主要技術指標:

失真(D):         ≤0.2% 測試條件f=12Hz  速度1.8cm/s.p-p

靈敏度:             20mV/mm/s、28mV/mm/s、30mV/mm/s、50mV/mm/s可選。

線圈最大位移P-P:        1.5mm

阻尼比:           0.6±0.05

頻響:               10Hz~1KHz

工作溫度:            -30℃~70℃   高溫型-30℃~120℃

重量:            180g

三、 安裝與接線:

1. 安裝說明

本產品外形如下圖:

安裝底座由M10×1螺栓與被測點機殼聯接,在被測點打一個M10×1的安裝孔深8mm左右,用M10×1的螺栓將變送器與安裝孔旋緊即可。非M10×1螺栓只要提供開孔尺寸亦可。

2. 接線說明

現場只需將引出的兩芯屏蔽電纜按要求接線即可:

端子1(棕色線):接儀表IN

端子2(藍色線):接儀表COM

屏蔽層或黃色線:接儀表屏蔽
